Om du är inköpschef på en medicinteknisk fabrik, ett fordonsingenjörsföretag eller en tillverkningsbutik som förlitar sig på delar som passarexakt-inget rörelseutrymme, inget att gissa - du vet hur snäva toleranser gör eller bryter en produkt. Jag har drivit en butik för precisionsbearbetade delar i 12 år nu, och jag kan inte berätta hur många gånger en kund har kommit till oss och sagt, "Den förra leverantörens delar var bra, men vi behöver dessa vara inom 0,001 tum - kan du ta bort det?" Spoiler: vi kan, men det är inte bara att slå "gå" på en CNC-maskin och gå därifrån. Precisionsbearbetning med snäva toleranser är lika delar skicklighet, förberedelser och uppmärksamhet på varje liten detalj, och idag bryter jag ner vad som faktiskt fungerar (de saker som vi har testat över 10 000+ jobb, inte bara teori).

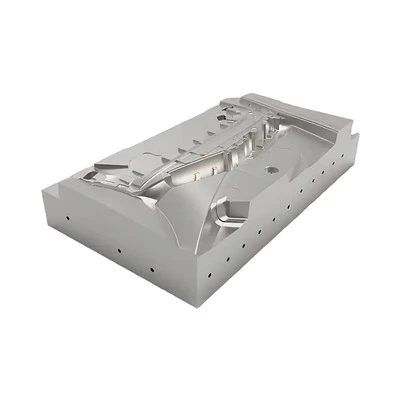

Först, låt oss få en sak klar: en "snäv tolerans" är inte ett nummer som passar alla. För ett formhålsblock kan det vara ±0,0005 tum (vi bearbetar dem varje dag, förresten, kolla inBearbetning av formhålrumsblockför exempel på hur vi spikar det på komplexa, djupa håligheter). För en styrspindel för bilar kan den vara ±0,002 tum-fortfarande tight, men annorlunda eftersom den delen måste hantera vägvibrationer och belastning, så även en 0,001-tums offset kommer att göra uppriktningen av. Våra ortopediska fixeringsskruvar? De är på ±0,0002 tum eftersom om trådstigningen till och med är ett hårstrå av, kommer den inte att låsa sig i benet. Poängen är: första steget är att definiera toleransenochdelens funktion, inte bara att kopiera en spec från en gammal ritning. Vi ber alltid kunder att gå igenom hur delen används innan vi ens plockar upp ett verktyg – det undviker många "oj" ögonblick senare.
Nästa upp: maskinförberedelser, och det är här de flesta butiker hoppar över ett steg och rör till. Du kan inte bearbeta snäva toleranser på en vinglig, ojämn CNC-fräs eller svarv. Vi kontrollerar våra maskinbäddar med en precisionsnivå före varje körning även om maskinen stått på tomgång i en timme. Temperaturen är också enorm. Metall expanderar och drar ihop sig snabbare än du tror: en 1-fots aluminiumdel kommer att växa 0,001 tum om butikstemperaturen hoppar 10°F. Så vi håller vår butik på en konstant 68°F året runt, och vi låter varje råmaterial "blötläggas" i den temperaturen i minst 24 timmar innan bearbetning. Inga undantag. Om vi skyndar på det steget kommer inte ens den bästa verktygsbanan att fixa en del som är något utanför spec när vi avslutar den första funktionen.
Verktygsval är en annan icke förhandlingsbar. Billiga verktyg = dåliga toleranser, punkt. Vi använder pinnfräsar och skär av solid hårdmetall för material med hög hårdhet (som rostfritt stål eller titan, som vi använder förOrtopediska fixeringsskruvaroch andra medicinska delar) eftersom de inte böjer sig lika mycket som höghastighetstål. Flex är fienden här - även en liten verktygsavböjning kommer att göra ett hål som är större på ena sidan än den andra, vilket blåser toleransen. Vi använder även en verktygslängdsättare och en diametermätareefter varje verktygsbyte(och till och med i mitten om vi bearbetar djupa håligheter). De flesta butiker kontrollerar bara verktyg en gång om dagen - vi gör det varje gång, eftersom ett slitet verktyg eller en lös hållare kan kasta av sig en del på 5 minuter. För saker somFlänshuvudbultar, som behöver konsekvent gängstigning under huvudet, använder vi belagda verktyg som motstår slitage under långa körningar - ingen mer glidande stigning halvvägs genom en sats.
Sedan är det fixeringen. Hur du håller delen medan du bearbetar är lika viktigt som verktyget. Vi använder inte generiska skruvar för snäva toleransjobb - vi gör skräddarsydda mjuka käftar som matchar delens exakta form. Till exempel, när man bearbetar en styrspindel för bilar, skulle ett standardskruvstäd bara klämma fast två punkter, vilket leder till en liten deformation som försvinner när vi lossar bommen, en del som inte är specifik. Anpassade mjuka käftar håller hela knogen jämnt, så det finns ingen förvrängning. För delar som inte kan spännas fast använder vi vakuumchuckar eller specialanpassade fixturer som låser fast i delens inre funktioner. Och vi klämmer aldrig för mycket - för mycket tryck pressar metall, för lite låter den röra sig. Det är en liten balans, men det är skillnaden mellan en del som passar och en som är skrot.
Skärparametrar har också betydelse. Jag ser nya maskinister höja spindelhastigheten och matningshastigheten för att gå snabbt, men det är dåligt för snäva toleranser. Vi saktar ner saker och ting, bokstavligen. För hålrum i aluminiumform kör vi med 60 % av maskinens maxhastighet och en matningshastighet som är jämn, inte aggressiv. Det minskar vibrationerna, vilket är den främsta orsaken till toleransfel. Kylvätska är också en del av detta - vi använder högtrycks, högspolande kylvätska som är riktad precis mot skäreggen. Det kyler inte bara verktyget för att förhindra expansion, utan det spolar bort spån så att de inte fastnar mellan verktyget och delen, vilket skulle repa eller buckla ytan och kasta av sig mätningar. Inga spån = rena snitt = snäva toleranser.
När delen är klar är mätningen inte bara att ta ett skjutmått och ta en avläsning. Vi använder koordinatmätmaskiner (CMM) för komplexa delar som formhåligheter och styrknogar, som kan ta hundratals datapunkter över varje yta för att se till att ingenting är avstängt. För mindre delar, t.exPrecisionsmaskinskruvar, använder vi en gängjämförare för att kontrollera stigning och diameter längs hela längden - inte bara spetsen. Vi inspekterar också delar direkt efter bearbetning, innan de svalnar tillbaka till rumstemperatur? Vänta, nej, vi väntartills de är i butikstemp, mät sedan. Det är ett annat misstag: mäta en varm del, sedan svalnar den och krymper, så den är mindre än spec. Vi låter alltid detaljerna stabiliseras i 30 minuter efter bearbetning innan slutbesiktning.
Låt oss nu prata om vanliga misstag vi ser kunder (och även andra butiker) göra, så att du inte faller för dem. För det första, att anta att ett dyrare material är det enda sättet att få snäva toleranser – nej, det är hur du bearbetar materialet. Vi har bearbetat titan till ±0,0002 tum genom att följa stegen ovan, och vi har låtit butiker försöka bearbeta aluminium till samma spec genom att hoppa över tempkontrollen och fixturen, och det är en katastrof. För det andra, att inte ta hänsyn till krav på finish. Om en del behöver en slät yta (som ortopediska skruvar, som måste vara skonsamma mot vävnaden), kan själva ytfinishen vara en liten dimension - så vi justerar slutpasset för att ta ett 0,0005-tums ljussnitt, vilket tar bort de grova kanterna och säkerställer att toleransen förblir på målet. För det tredje, hasande prototypframställning. Vi gör alltid en prototyp först, testar den för passform och funktion, justerar verktygsbanan eller fixturen och gör sedan hela partiet. Att hoppa över det prototypsteget leder till 20 % skrothastighet, vilket ingen vill ha.
I slutändan handlar bearbetning av snäva toleranser inte om snygga maskiner (även om vi kör toppmoderna CNC-maskiner) - det handlar om detaljerna. Det är att kontrollera nivån varje morgon, låta materialet dra, kontrollera verktygen efter varje byte och mäta två gånger innan du skickar en del. Vi har levererat precisionsdelar till kunder inom bil-, medicin- och flygindustrin i flera år, och när de behöver en del som passar exakt oavsett vad, kommer de tillbaka till oss gång på gång. Om du har ett projekt som behöver snäva toleranser - oavsett om det är ett formhålrumsblock, en styrspindel, en medicinsk skruv eller någon annan precisionsdel - låt oss prata. Vi kan gå igenom dina specifikationer, utarbeta en process som passar dina behov och se till att varje del lämnar vår butik och uppfyller dina exakta krav.
